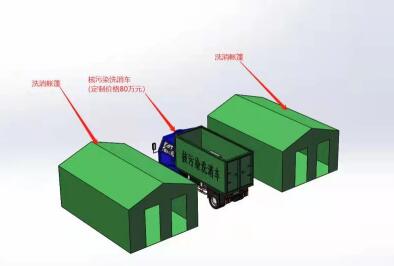

1、系統構成：洗消檢測與指揮系統、洗消方艙、車輛底盤、洗消擔架、加熱洗消機、傷員洗消裝置、重傷員洗消系統，2個洗消帳篷（3.4X4.m）
2、功能設置：
2.1洗消指揮系統功能：
2.1.1數據及信息實時采集功能
重傷員的傷口污染、人員的表面污染初檢數據及去污后復檢數據采集
去污人員信息采集（性別、年齡、單位、電話、身份證號等）
現場視頻采集
工作人員信息采集（性別、年齡、單位、電話、身份證號等）
使用設備的信息采集（設備編號、品牌、名稱等）
氣象數據采集（風速、風向、氣壓、溫度、濕度）
車載環境γ監測數據采集
車載氣溶膠監測數據采集
污染核素信息采集
2.1.2數據管理及統計分析
采集人員及設備信息進行管理（統計、查詢）
表面污染α β檢測數據統計分析（初檢和復檢數據的統計，分析，預判，決策，指揮）
污染核素測量（提供洗消方案）
γ譜分析監測數據統計分析（數據的統計，預警，預判，決策，撤離）
氣溶膠放射性監測數據統計分析（數據的統計，預警，預判，決策，撤離）
2.1.3去污洗消評價（污染人員年齡分布、性別分布、污染程度、污染部位分布、洗消效果
統計）
2.2洗消方艙功能

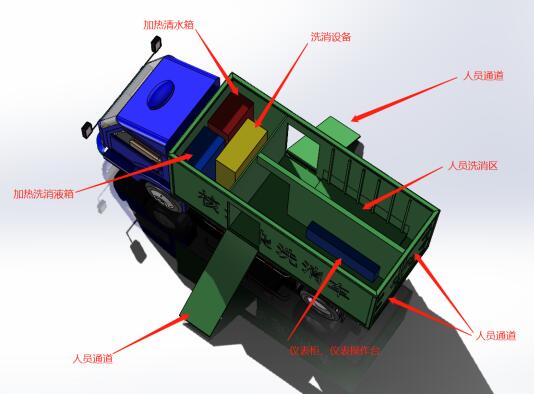

2.2.1方艙分區（前中后三個區域，即初檢區、洗消區、復檢區）
初檢區功能：洗消前人體體表α β污染檢測、核素識別、污染篩查、污染衣物儲存等
洗消區功能：接收洗消方案、輕度污染人員自行洗消、重度污染人員和傷員洗消（使用洗消擔架）
復檢區功能：洗消后人體體表α β污染檢測、判斷及處置建議
2.2.2供給38度-42度的含有相應核素洗消液的去污水并可自動收集污水
2.2.3提供適宜的溫濕度及通風環境
2.2.4提供傷口局部洗消功能
2.2.5滿足工作人員防護及通信需求
2.3車輛底盤
2.3.1具有良好的通過性，承載性
2.3.2具有駐車發電照明功能
2.3.3滿足駕駛員防護及通信需求
2.4洗消擔架
2.4.1擔架采用孔網結構，選用舒適不易污染材料
2.4.2頭部可在使用中抬高降低
2.4.3擔架可左右傾斜，以滿足不同污染部位的洗消
2.4.4具有污水防濺功能，減少二次污染
3.系統設備配置
3.1洗消指揮系統軟件平臺1套（軟件及相應硬件）
3.2監測設備：RDM-01傷口放射性檢測儀1臺，RAM-100表面α β人員體表污染檢測系統（1套，含4臺表污檢測儀）、在線輻射儀1臺、氣溶膠連續監測儀1臺、便攜式核素識別儀1臺。
3.3人員信息采集系統1套
3.4去污水供應系統1套
3.5污水收集系統1套
3.6空調系統1套
3.7通風系統1套
3.8工作人員防護系統1套
3.9通信系統1套、
3.10場景視頻監控系統1套
3.11氣象監測系統1套
3.12洗消車體1套（含底盤、方艙及車輛改裝。
功能：
（一）自然環境條件適應性
帳篷展開需要場地：180m2（兩頂帳篷同時展開）
1、工作溫度：-25℃~45℃
2、貯存極限溫度：-55℃~70℃
3、濕度：＜95%
4、抗風：＜7級
5、淋雨：能在暴雨（16mm/h）條件下展收作業。
6、鹽霧：能抵抗我國沿海地區鹽霧腐蝕。
7、天候：適應在夜間展收、工作。
8、海拔高度：》2500米
9、道路：急造軍路
10、生物：適應霉菌、真菌，除白蟻外嚙齒動物的有害影響。
（二）戰地環境及勤務適應性
1、三防：收攏狀態符合GJB1629-93中C1B1Nc1
2、裝載運輸：用N16鐵路平車運輸不超限，能用072型登陸艦、 伊爾-76運輸機運載。
3、貯存性：達到底盤原有最長封存時間；上裝設備市5年；適 合部隊車庫貯存條件。
4、電源：市電或發電機，單相交流220V,50Hz,12kW。
（三）使用人員條件
衛生院6〜8人，符合我軍衛生專業人員選拔標準。
（四）安全要求
1、野戰傷員洗消車處于停止/行進狀態時,注意放下/收起底盤 后面的兩個腿支撐及導向輪。
2、加熱系統冷卻后方可撤收，不要觸摸鍋爐及煙囪，防止燙傷。
三、整車主要參數
（一）洗消方艙的性能參數
a平臺 b輪距：11.3米，單軸加長底盤； 2950mm
c掛車底盤最小離地高度：市350mm（滿載）
d車軸和車輪：
e離去角：
f最高車速：單軸單胎 市30° 90km/h
g輪胎型號：
h牽引環高度調整范圍：600〜1000mm （滿載）
i使用環境溫度：-41℃~55℃
j儲存極限溫度：-55℃~70℃
（二）尺寸參數
裝備平臺承載面尺寸（長X寬X高）：11245X2442X1810（mm）
外形尺寸（長X寬X高）：13100X2440X2430（mm）
（三）內部設備主要性能參數
用電設備工作電壓： 儲水袋總?cè)莘e：單相交流220V 2000L
污水袋總?cè)莘e：
（四）尺寸、質量2000L
1、尺寸
掛車底盤外形尺寸4846 X 2235 X 1250 （mm）（長X寬X高）
2、質量
掛車底盤總質量》3850Kg
最大承載質量市3650Kg
最大總質量8500Kg

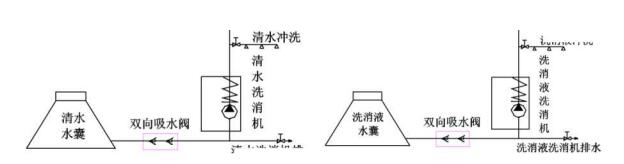

（四）整車由裝備平臺、內部設施、控制系統、水路系統、內部 設備、暖風系統及附件等構成。
1)氣路系統
2）氣路系統
通過漩渦風機、風壓傳感器、風壓顯示儀、單向閥及充氣管路等 控制和調節使洗消帳篷內氣壓不低于12Kpa。
3）電氣系統
本車電氣系統主要由供電部分、配電控制部分、用電部分組成。 采用市電或柴油發電機供電，輸入電源為單相交流220V，整車最大 用電功率8kW。本車自帶12KVA柴油發電機組，供野戰情況或者應急 時使用�？杀Ｕ险囋O備供電。
外接電源可通過電纜與水電氣接口箱的輸入插座連接后，輸送到 車內配電箱，經配電箱合理分配后供給車內用電設備。進線裝置處設 有接地柱，可以把車體與大地連接成一體，保證人身安全。
本車配電箱設于車內前部右側輪包上，是整車電氣系統的核心。 其功能為：各種用電設備的控制、短路保護、過載保護、電源指示、 電壓指示、溫度指示、風壓指示、洗消機缺油指示。
